RTJ-21/※A(B)系列雷諾式調壓器
產品用途:

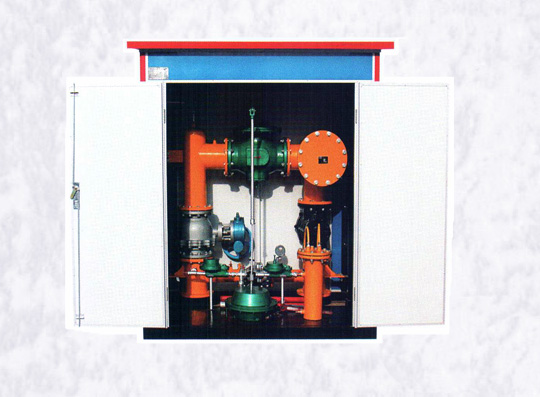

適用于城市燃氣區域輸配管網中壓---低壓輸配自動調壓系統。廣泛用于區域調壓、高層建筑及工礦企業的燃氣輸配壓力的自動調節和控制?山M裝成調壓箱單獨使用。
產品特點:
性能穩定,安全可靠,適應性強,流通能力大,可組裝成調壓站(箱)。
主要技術參數:
最大進口壓力P1:≤0.4MP
出口壓力范圍P2:≤1~5kpa(可調)
穩壓精度δP2:±15%

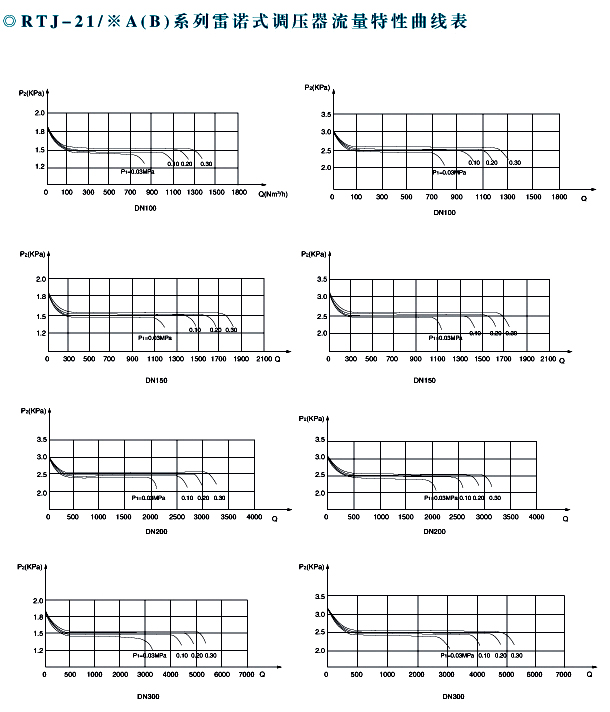

額定流量見雷諾式流量特性曲線表
| 外形尺寸表: |
|
規格型號 |
長(L) |
寬(B) |
高(H) |
通徑(DN) |
連接法蘭 |
|
GB/T9119-2000 |
|
RTJ-21/100A |
1830 |
1317 |
1352 |
100 |
|
RTJ-21/150A |
2100 |
1439 |
1352 |
150 |
|
RTJ-21/200A |
2322 |
1439 |
1442 |
200 |
|
RTJ-21/300A |
4000 |
1758 |
1442 |
300 |
|
RTJ-21/100B |
1360 |
1150 |
1800 |
100 |
|
RTJ-21/150B |
1568 |
1300 |
1800 |
150 |
|
RTJ-21/200B |
3000 |
1700 |
2200 |
200 |
|
RTJ-21/300B |
3490 |
2100 |
2600 |
300 | |
