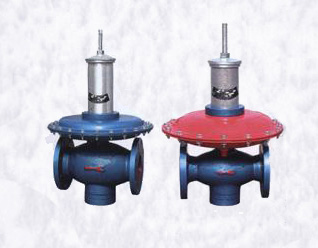

RTZ-80C型快速反應燃氣調壓器
RTZ-C型快速反應燃氣調壓器型號包括：RTZ-50C型快速反應燃氣調壓器、RTZ-80C型快速反應燃氣調壓器、RTZ-100C型快速反應燃氣調壓器、RTZ-150C型快速反應燃氣調壓器、RTZ-200C型快速反應燃氣調壓器
產品用途：
適用于城鎮居民區域調壓箱（站），也適用于對城市燃氣壓力有不同要求的鍋爐，工業爐窯等工業用戶。也可
用低-低壓輸配自動調壓系統。
產品特點：
1)反應快。
2)流量大。
3)維修方便。
4)低壓啟動性好。
主要技術參數：
·進口壓力P1：0.005～0.45Mpa
·出口壓力P2：1～30Kpa
·穩壓精度δP2±：≤10%
·關閉壓力Pb：≤1.25P2
流量表：
|
出口壓力 P2(KPa) |
進口壓力 P1(MPa) |
RTZ-※/50C |
RZT-※/80C |
RTZ-※/100C |
RTZ-※/150C |
RTZ-※/200C |
|
1-10 |
0.02 |
150 |
200 |
510 |
1140 |
1300 |
|
0.05 |
230 |
288 |
710 |
1800 |
1900 | |
|
0.10 |
340 |
410 |
1050 |
2700 |
2950 | |
|
0.15 |
420 |
540 |
1370 |
2410 |
3500 | |
|
0.20 |
550 |
650 |
1650 |
4250 |
4300 | |
|
0.30 |
725 |
860 |
2200 |
5600 |
5900 | |
|
0.40 |
900 |
1100 |
2750 |
5800 |
6000 | |
|
10-30 |
0.02 |
120 |
150 |
380 |
1000 |
1100 |
|
0.05 |
210 |
280 |
650 |
1500 |
1700 | |
|
0.10 |
340 |
400 |
1030 |
2600 |
2800 | |
|
0.15 |
420 |
540 |
1370 |
3410 |
3600 | |
|
0.20 |
550 |
650 |
1650 |
4200 |
4400 | |
|
0.30 |
725 |
850 |
2200 |
5400 |
5500 | |
|
0.40 |
900 |
1100 |
2750 |
5800 |
5980 |

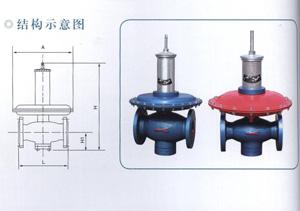

外形尺寸表：
|
型號規格 |
主要尺寸 |
進出口法蘭標準 | ||||
|
通徑 |
L |
H1 |
H |
A | ||
|
RTZ-31(21)/50C |
DN50 |
240 |
100 |
500 |
330 |
GB/T9119-2000
|
|
RTZ-31(21)/80C |
DN80 |
280 |
140 |
600 |
360 | |
|
RTZ-31(21)/100C |
DN100 |
350 |
165 |
660 |
468 | |
|
RTZ-31(21)/150C |
DN150 |
450 |
260 |
900 |
520 | |
|
RTZ-31(21)/200C |
DN200 |
450 |
260 |
900 |
520 | |
RTZ-C型快速反應燃氣調壓器型號包括：RTZ-50C型快速反應燃氣調壓器、RTZ-80C型快速反應燃氣調壓器、RTZ-100C型快速反應燃氣調壓器、RTZ-150C型快速反應燃氣調壓器、RTZ-200C型快速反應燃氣調壓器
附：RTZ-C型快速反應燃氣調壓器使用說明書
